Rail Mantion 50x40 : La solution idéale pour vos portes lourdes jusqu’à 150 kg
Vous lancez-vous dans la rénovation d'une grange, l'installation d'une porte de hangar ou la création d'une cloison industrielle monumentale ? Une question cruciale se pose rapidement : comment garantir un coulissage fluide et sécurisé pour une structure pesant plus de 80 kg ? Choisir un rail sous-dimensionné (comme le 35x30) expose votre installation à un risque de déformation, tandis qu'un rail surdimensionné alourdit inutilement votre budget. Chez Outils.fr, nous accompagnons les artisans et auto-constructeurs dans le choix du "juste milieu" technique. La gamme Mantion 50x40 s'impose comme le standard de robustesse pour toutes vos charges allant jusqu'à 150 kg.
Pourquoi choisir le rail 50x40 plutôt que les séries inférieures ou supérieures ?
Le choix d'un chemin de roulement ne se fait pas au hasard. Le profilé 50x40 mm de chez Mantion est spécifiquement conçu pour supporter des contraintes mécaniques que le petit rail de 35x30 ne peut encaisser.
Le comparatif technique des rails Mantion
| Série de Rail | Dimensions (mm) | Charge Max | Utilisation Type |
| Série 3530 | 35 x 30 | 80 kg | Portes de placard, portes intérieures légères. |
| Série 5040 | 50 x 40 | 150 kg | Portes de grange, hangars, cloisons lourdes. |
| Série 6255 | 62 x 55 | 400 kg | Portails industriels, hangars agricoles massifs. |
Si votre porte dépasse les 80 kg, le passage au Rail 50x40 Chemin de roulement est impératif. Ce profilé offre une rigidité accrue qui évite l'effet de "rebond" lors de l'ouverture et garantit une longévité décennale à votre installation.
Ne négligez pas la sécurité : Pour une porte de 120 kg, beaucoup sont tentés d'utiliser un petit rail par souci d'économie. C'est une erreur. L'usure des galets sera prématurée et le rail finira par s'ouvrir. La piste de roulement 50x40 est conçu pour offrir une marge de sécurité indispensable.
Profitez-en, d'autant que chez Outils.fr, nous assurons une expédition sous 24/48h pour tous les produits en stock.
Cas pratiques : Où utiliser le système Mantion 50x40 ?
La polyvalence de cette gamme permet de répondre à des besoins variés, aussi bien en extérieur qu'en aménagement intérieur :

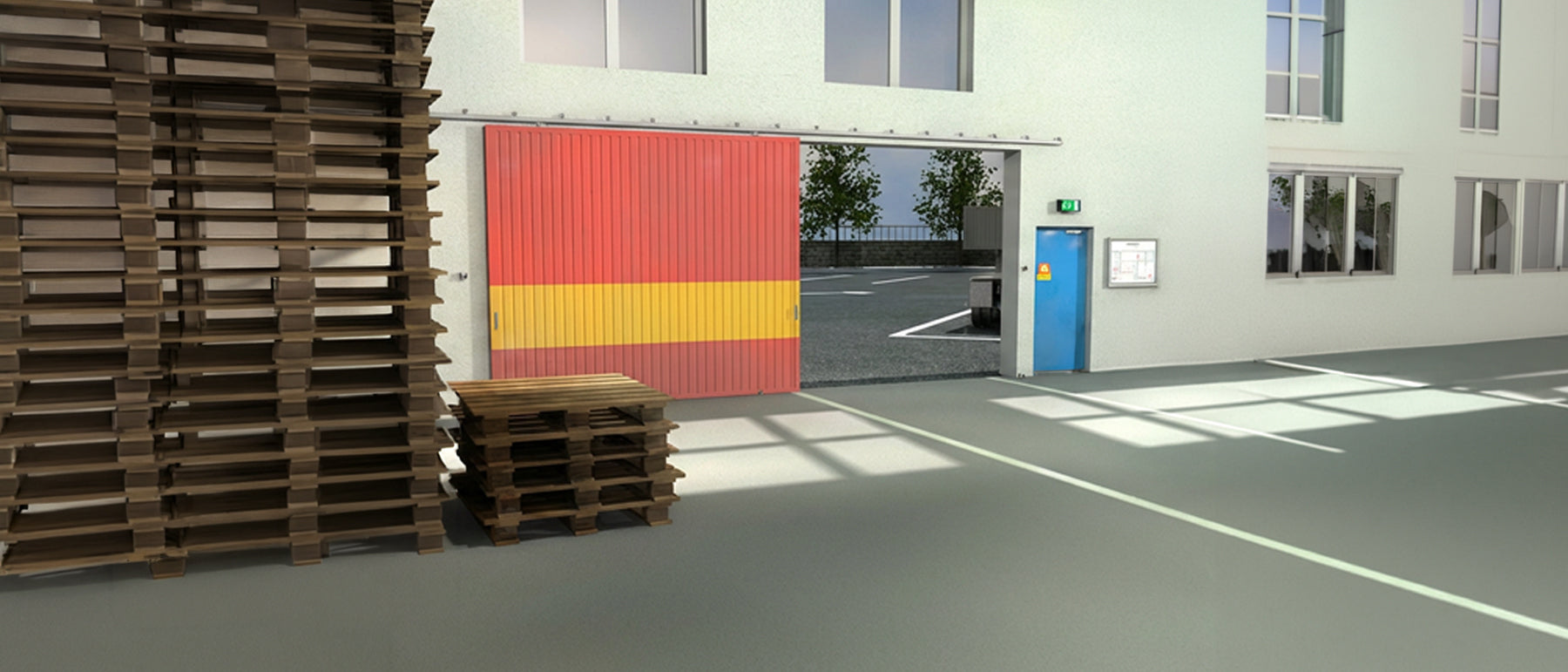

- Portes de granges et hangars : C'est l'utilisation reine. Pour une porte en bois massif ou une structure métallique, le chemin de roulement 50x40 supporte parfaitement les variations climatiques et le poids des matériaux.
- Panneaux coulissants extérieurs : Pour protéger une façade ou fermer un abri de jardin haut de gamme.
- Cloisons coulissantes "Loft" : En intérieur, pour séparer une grande pièce avec une porte style industriel (verrière lourde ou bois brut), le coulissage doit être silencieux. Pour cela, nous vous recommandons la Monture fixation sur chant avec galet Delrin, dont la matière synthétique haute performance réduit considérablement les bruits de roulement.
Les composants indispensables pour un montage professionnel
Pour une installation réussie, le rail seul ne suffit pas. Voici les éléments que vous devez intégrer à votre configuration :
1. Le choix des montures (galets)
Selon votre type de porte, vous opterez pour :
- La Monture fixation sur chant M12 (Acier) pour une fixation robuste par le dessus de la porte.
- La Monture fixation sur plat 2 galets pour une pose simplifiée.
- Pour des configurations spécifiques, la Monture pivotante réglable 0653A permet un ajustement millimétré de la hauteur.
2. Les supports et manchons : La clé de la stabilité
Un rail mal fixé est un rail qui finira par bouger. Utilisez le Support enveloppant mural 5141 tous les 70 cm environ.
Si vous devez raccorder deux rails pour une grande longueur, le Manchon de raccordement nu 5041M est l'accessoire indispensable pour assurer une jonction parfaite sans accroc pour les galets.
3. Les finitions et la sécurité
Ne finalisez jamais une pose sans installer un Butoir à visser avec amortisseur pour stopper la porte en douceur. Enfin, pour l'esthétique et la protection contre la poussière, l'ajout d'un Enjoliveur 5050 pour extrémité de rail apporte une touche finale professionnelle.
FAQ Expert : Tout savoir sur le rail Mantion 50x40
Quel poids maximum peut supporter un rail Mantion 50x40 ?
Le rail Mantion de série 5040 (50x40 mm) est conçu pour supporter des portes coulissantes pesant jusqu’à 150 kg maximum, à condition d'utiliser les montures et supports adaptés de la même série.
Quelle est la différence entre un galet acier et un galet Delrin ?
Le galet en acier est ultra-résistant, idéal pour les usages intensifs en extérieur (hangars). Le galet en Delrin (plastique technique) est à privilégier pour l'intérieur car il offre un roulement beaucoup plus silencieux et fluide.
Comment raccorder deux rails Mantion 50x40 entre eux ?
Pour aligner parfaitement deux longueurs de rail, vous devez utiliser un manchon de raccordement spécifique, comme le manchon 5041M, qui maintient les deux profilés bout à bout sans gêner le passage des chariots de roulement.
À quelle distance faut-il placer les supports de fixation du rail ?
Pour une porte de 150 kg, il est recommandé de placer un support (mural ou sous plafond) tous les 70 cm à 80 cm maximum afin d'éviter tout fléchissement du rail sous le poids de la charge.
Peut-on régler la hauteur d'une porte sur un rail 50x40 ?
Oui, en utilisant des montures réglables avec tige M12. Cela permet d'ajuster le niveau de la porte même si votre rail ou votre sol n'est pas parfaitement droit.
