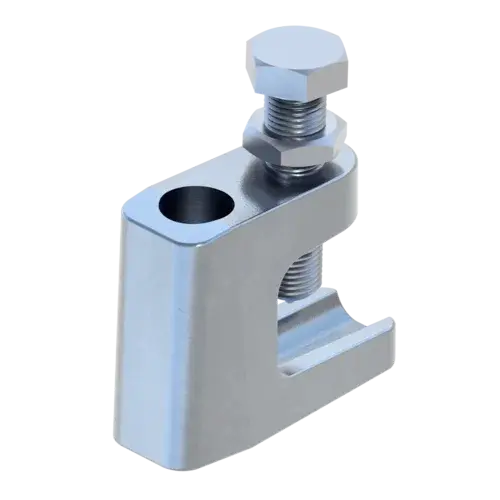

Crampon serre-joint TCS 0 LC - SIKLA.156648

Le crampon serre-joint TCS 0 LC est un élément de fixation robuste et polyvalent, spécialement conçu pour le montage de suspentes, traverses et équipements sur charpentes métalliques.
Fabriqué par SIKLA, il s’utilise pour la fixation de tuyauteries, gaines et appareils techniques en liaison avec des tiges filetées M8 à M16, sur des profils métalliques de type I, T, U ou cornières.

Grâce à sa conception à vis-pointeau et contre-écrou pré-montés, le TCS 0 LC offre un serrage sûr, rapide et durable. La pointe trempée de la vis pénètre dans le métal, assurant une adhérence optimale et éliminant quasiment tout risque de décrochage, même sous charge.

Homologué VdS et FM, ce crampon répond aux exigences de sécurité incendie et de montage industriel, garantissant une installation fiable dans toutes les configurations de supportage.

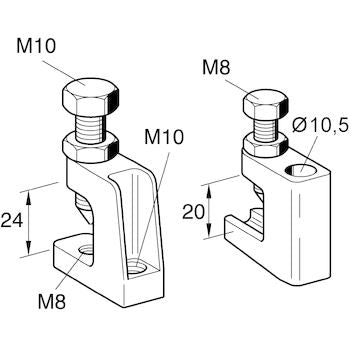

Caractéristiques techniques du crampon serre-joint TCS 0

• Type : TCS 0 LC

• Plage de serrage utile : 18 mm

• Fixation avant/arrière : Ø 10,5 mm

• Charge nominale : 3,5 kN

• Poids unitaire : 0,10 kg

• Raccordement compatible : tige filetée M10 (longueur max. 150 mm)

• Matière : corps en fonte électro-galvanisée

• Vis et écrous : acier 8.8 électro-zingué

• Homologations : VdS G4950065 / G4950066

• Marque : SIKLA

Applications

Le crampon TCS 0 LC est utilisé pour la fixation d’équipements techniques sur structures métalliques, notamment dans les installations :

• CVC / Ventilation : supportage de gaines spiralées ou conduits inox,

• Plomberie / Chauffage : suspension de réseaux de tubes (jusqu’à DN 50),

• Électricité industrielle : fixation de chemins de câbles, rails et supports,

• Charpente métallique : montage de traverses ou structures porteuses.

Monté sur un profil en biais, il peut également servir à créer des suspentes verticales en combinaison avec un support articulé universel Sikla, ou être employé pour des montages en porte-à-faux.

Montage et sécurité

1. Positionner le crampon sur le profilé.

2. Serrer la vis-pointeau à la main, puis la bloquer à fond avec une clé.
   La pointe durcie s’ancre dans le métal pour un maintien ferme.

3. Serrer le contre-écrou afin de verrouiller la fixation.

4. Respecter la notice Sikla et utiliser uniquement des fixations M10 ou supérieures pour les installations FM.

Pour les fixations proches d’une extrémité de rail, ajouter une patte de verrouillage derrière le crampon TCS 1 (recommandation fabricant).

Avantages

• Fixation rapide et sécurisée sans perçage ni soudure

• Haute résistance mécanique (3,5 kN) pour montage suspendu ou en traction

• Protection galvanisée contre la corrosion

• Serrage précis avec vis-pointeau durcie

• Homologué VdS et FM pour installations de protection incendie

• Compatible avec tiges filetées M8 à M16

• Adapté aux structures acier I, U, T et cornières

Utilisateurs concernés

Ce produit est destiné aux installateurs CVC, plombiers, électriciens, charpentiers métalliques, entreprises de maintenance industrielle et sociétés de supportage technique.
Particulièrement apprécié sur les chantiers de :

• bâtiments tertiaires,

• usines et entrepôts,

• centrales thermiques et réseaux de ventilation,

• structures métalliques modulaires.
