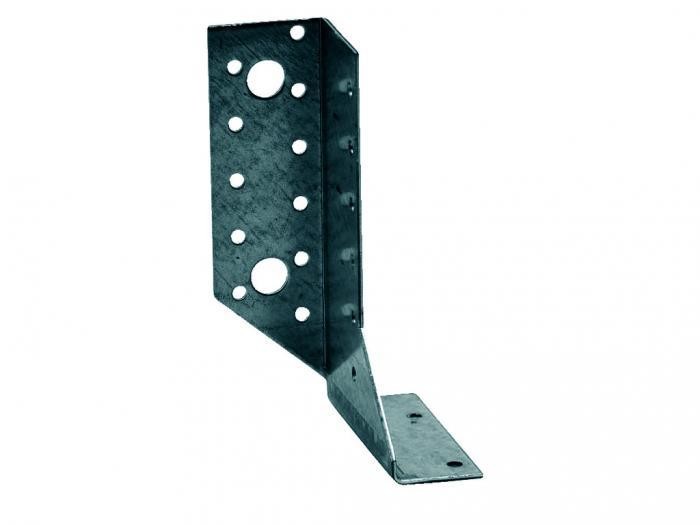

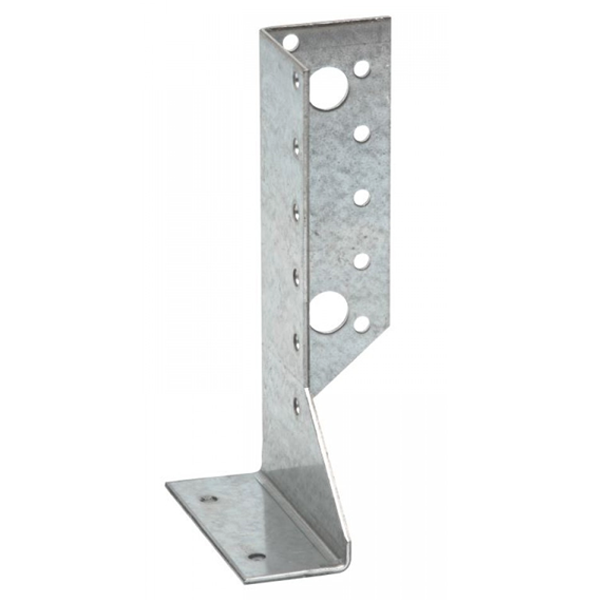

Demi Sabot droit ailes extérieures galva L30 HT138 P84 ep2

Vendu à l’unité

Le demi-sabot de charpente droit à ailes extérieures est un connecteur structurel conçu pour les assemblages bois nécessitant une adaptabilité maximale. Utilisé par paire, ce système en deux éléments permet de s’ajuster facilement à des sections de bois comprises entre 60 et 160 mm, sans contrainte d’usinage spécifique.

Fabriqué en acier galvanisé, ce demi-sabot offre une solution fiable et durable pour la fixation de solives et la reprise d’assemblages existants. Sa conception robuste, associée à une épaisseur de 2 mm, garantit une excellente tenue mécanique et contribue à la pérennité des ouvrages, aussi bien en construction neuve qu’en rénovation.

Caractéristiques techniques et dimensions

Ce demi-sabot est conçu pour répondre aux exigences des assemblages structurels bois courants.

Dimensions et matériaux

• Type : Demi-sabot droit à ailes extérieures (élément unitaire)

• Largeur : 30 mm

• Hauteur : 138 mm

• Profondeur : 84 mm

• Épaisseur de l’acier : 2 mm

• Matière : Acier galvanisé (protection contre la corrosion)

Utilisation par paire recommandée pour constituer un sabot complet adaptable.

Principe et compatibilité des assemblages

Le système de sabots en deux éléments permet une grande souplesse de mise en œuvre, notamment lorsque les sections de bois varient ou ne correspondent pas aux largeurs standards des sabots monoblocs.

Sections de bois compatibles

• Largeur de la pièce portée : de 60 mm à 160 mm (selon l’écartement des deux demi-sabots)

Élément porteur

• Bois massif

• Bois composite

• Bois lamellé-collé

Élément porté

• Bois massif

• Bois composite

• Bois lamellé-collé

Applications courantes

Ce demi-sabot de charpente est particulièrement adapté aux situations où la flexibilité dimensionnelle est essentielle.

Pour quels travaux utiliser ce demi-sabot ?

• Fixation de solives sur supports bois

• Reprise et renforcement d’assemblages existants

• Travaux de rénovation sur structures bois anciennes

• Adaptation à des sections non standard sans reprise de charpente

Avantages du demi-sabot à ailes extérieures

Les ailes extérieures facilitent la pose et le clouage, même dans des configurations contraignantes. Le montage par deux éléments offre une adaptation précise à la largeur réelle du bois, limitant les jeux et améliorant la stabilité de l’assemblage.

Ce type de sabot est particulièrement apprécié en rénovation, où les sections de bois peuvent être irrégulières ou hétérogènes.

À qui s’adresse ce produit ?

Ce demi-sabot est destiné à un large public de professionnels du bâtiment :

• Charpentiers et menuisiers : pour les ajustements sur chantier

• Entreprises de rénovation : reprise d’ouvrages existants

• Artisans bois : solutions sur mesure sans fabrication spécifique

• Autoconstructeurs avertis recherchant une fixation fiable et adaptable

Conseils de pose

• La mise en œuvre des pointes dans la base du sabot est impérative pour garantir un assemblage conforme et résistant.

• Utiliser des pointes crantées structurelles adaptées aux perçages du sabot.

• Veiller à un positionnement symétrique des deux demi-sabots afin d’assurer une reprise de charge homogène.

Important : le non-remplissage des perçages peut entraîner une perte significative de performance mécanique.

Informations complémentaires

• Vendu à l’unité (prévoir un demi sabot gauche SDEG340/30 pour un assemblage complet)

• Épaisseur acier : 2 mm

• Conçu pour les assemblages bois structurels
