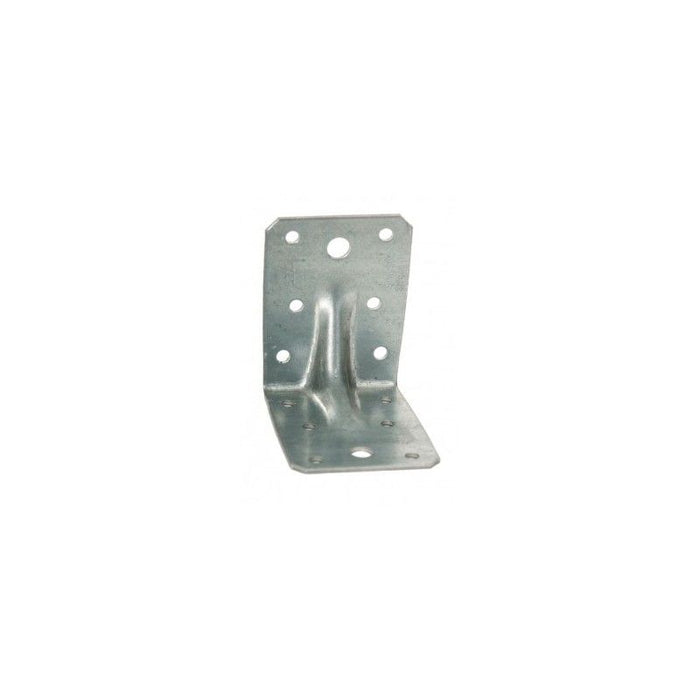

Équerre renforcée acier galva 55x70x70x2 mm

Référence EB/7070
Expédition sous 24/48h
Prix d'origine €1,50 - Prix d'origine €1,50
Prix d'origine €1,50
€1,50
€1,50 - €1,50
Prix actuel €1,50
Équerre renforcée acier galva 55x70x70x2 mm

Équerre renforcée EB/7070 55x70x70 épaisseur 2mm Simpson

Les équerres renforcées EB/7070 répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Matière : Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Grande rigidité et polyvalence d'applications.


Applications

  • Support
    • Porteur : bois massif, lamellé collé, béton, acier...
    • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
  • Domaines d'utilisation
    • Fixation de fermettes,
    • Lisses et montants de bardage,
    • Ancrages de chevrons, consoles, chevêtres.

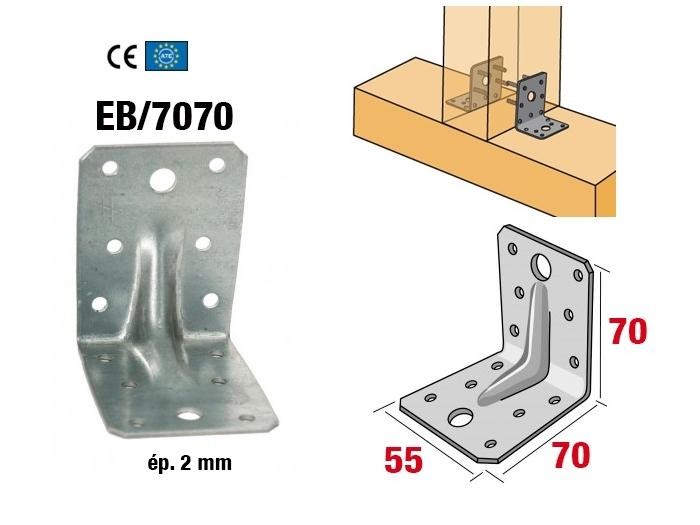

Dimensions Perçages aile B Perçage aile C
A B C Ep. Vis ou pointes Boulons Vis ou pointes Boulons
55 70 70 2 6 ø 5 1 ø 8.5 6 ø 5 1 ø 8.5

Mise en oeuvre

Fixation bois/bois - Type poteau/poutre Fixation bois/bois - Type poutre/poutre Fixation bois/support rigide - Type poteau Fixation bois/support rigide - Type poutre

Fixations

  • Perçages : Nombre et diamètres, voir tableau des dimensions.
  • Sur bois :
    • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm.
    • Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
    • Boulons.
    • Tirefonds.
  • Sur béton :
  • Support béton :
    • Cheville mécanique : goujon WA M10-78/5 OU WA M12-104/5.
    • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
  • Support maçonnerie creuse :
    • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.
  • Sur acier :
    • Boulons.
  • Installation
    • Approcher l’élément à fixer du support,
    • Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
    • Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
    • Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Information techniques

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre

Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisail Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
