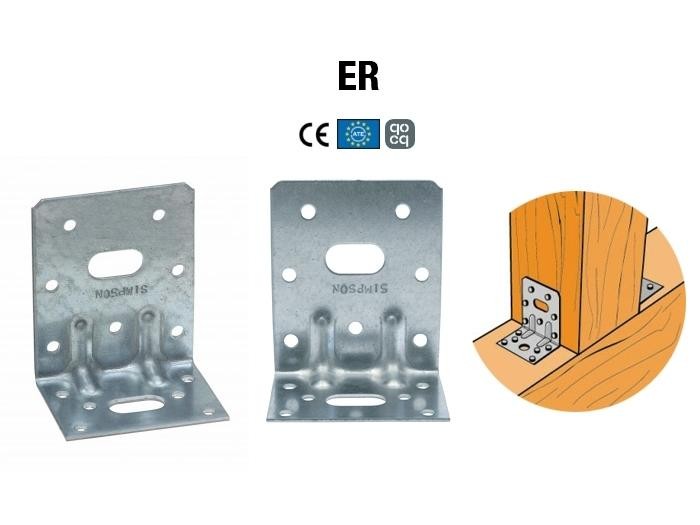

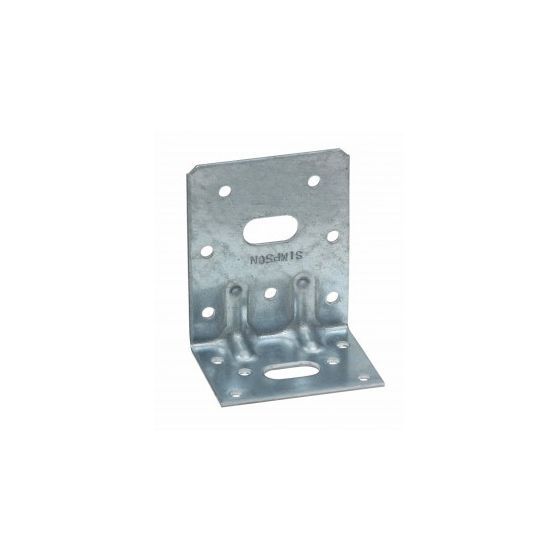

Équerre renforcée acier galva 75x100x60x2,5

Référence E4/2,5
Expédition 24/48h
Prix d'origine 2,09€ - Prix d'origine 2,09€
Prix d'origine 2,09€
2,09€
2,09€ - 2,09€
Prix actuel 2,09€
Équerre renforcée acier galva 75x100x60x2,5
Paiement sécurisé
3x 4x
0,71€ puis 2 x 0,69€ (sans frais)
0,53€ puis 3 x 0,52€ (sans frais)

Pour des applications structurelles dans la charpente et la maison à ossature bois.

Acier galvanisé S250GD + Z275 suivant NF EN 10346,

Epaisseur : de 1,5 à 3 mm selon les modèles (voir tableau ci-dessous)

Avantages : Haute rigidité et polyvalence d'utilisations.


Applications :

  • Support
    • Porteur : bois massif, lamellé collé, béton, acier...
    • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
  • Domaines d'utilisation
    • Fixation de fermettes,
    • Lisses et montants de bardage,
    • Ancrages de chevrons, consoles, chevêtres...
Modèle / Référence Dimensions Perçage aime B Perçage aile C
A B C Ep. Vis ou pointes Boulons Oblong Vis ou pointes Boulons Oblong
E4/2,5 75 100 60 2,5 7 ø 5 1 ø 13 1 ø 11x22 6 ø 5 1 ø 11 1 ø 12x20
E6/2,5 75 120 60 2,5 11 ø 5 1 ø 13 1 ø 11x22 6 ø 5 1 ø 11 1 ø 12x20
E8/2,5 75 160 60 2,5 12 ø 5 2 ø 13 1 ø 11x22 6 ø 5 1 ø 11 1 ø 12x20
E14/2 75 80 50 2 8 ø 5 1 ø 13 1 ø 11x22 4 ø 5 1 ø 13 1 ø 12x20
E18/2,5 75 150 50 2,5 15 ø 5 2 ø 11 1 ø 11x22 4 ø 5 1 ø 13 1 ø 12x20
E5/1,5/135 65 75 48 1,5 7 ø 5 2 ø 11 1 ø 11x22 6 ø 5 1 ø 13 1 ø 11x22

Mise en oeuvre :

Fixation bois/bois - Type poteau/poutre Fixation bois/bois - Type poutre/poutre Fixation bois/support rigide - Type poteau Fixation bois/support rigide - Type poutre
  • Fixations
  • Sur bois :
    • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm.
    • Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
    • Boulons.
    • Tirefonds.
  • Sur béton :
  • Support béton plein :
    • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
    • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
  • Support maçonnerie creuse :
    • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.
  • Sur acier :
    • Boulons.

  • Installation
  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Notes techniques

  • Informations
    • Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)
  • F1 : effort de traction dans l’axe central de l’équerre
  • Cas particulier d’une fixation avec 1 seule équerre :
    • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
    • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.
  • F2 et F3 : effort latéral de cisaillement
  • Cas particulier d’une fixation avec 1 seule équerre :
    • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
  • F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
    • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
    • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
