Référence E18/2,5
Expédition 24/48h
Prix d'origine
3,42€
-
Prix d'origine
3,42€
Prix d'origine
3,42€
3,42€
3,42€
-
3,42€
Prix actuel
3,42€

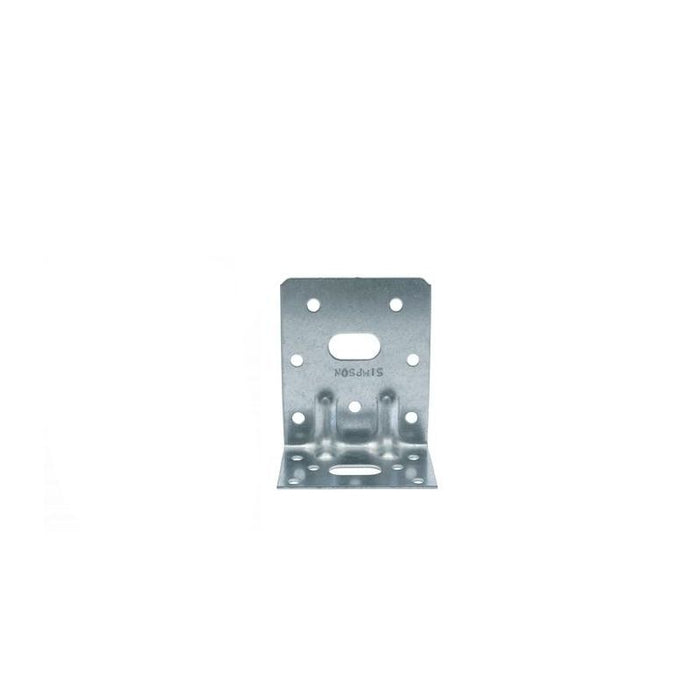

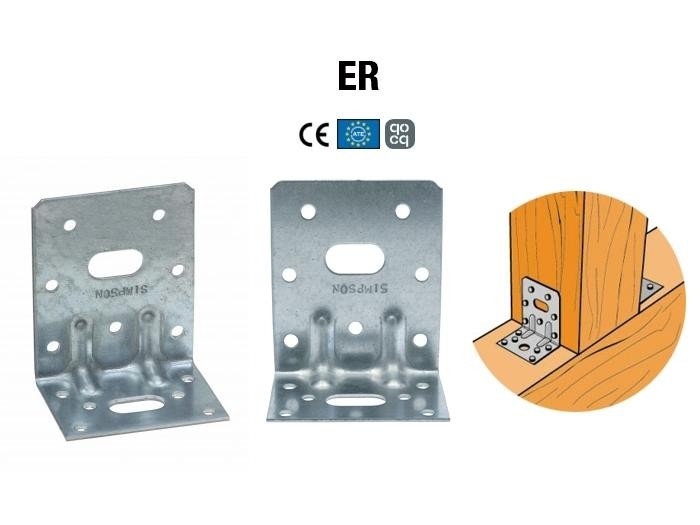

Pour des applications structurelles dans la charpente et la maison à ossature bois.
Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : de 1,5 à 3 mm selon les modèles (voir tableau ci-dessous)
Avantages : Haute rigidité et polyvalence d' utilisations.
Applications :
-
Support
- Porteur : bois massif, lamellé collé , béton, acier...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
-
Domaines d'utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres...
Modè le / Ré fé rence | Dimensions | Perç age aime B | Perç age aile C | |||||||
A | B | C | Ep. | Vis ou pointes | Boulons | Oblong | Vis ou pointes | Boulons | Oblong | |
E4/2,5 | 75 | 100 | 60 | 2,5 | 7 ø 5 | 1 ø 13 | 1 ø 11x22 | 6 ø 5 | 1 ø 11 | 1 ø 12x20 |
E6/2,5 | 75 | 120 | 60 | 2,5 | 11 ø 5 | 1 ø 13 | 1 ø 11x22 | 6 ø 5 | 1 ø 11 | 1 ø 12x20 |
E8/2,5 | 75 | 160 | 60 | 2,5 | 12 ø 5 | 2 ø 13 | 1 ø 11x22 | 6 ø 5 | 1 ø 11 | 1 ø 12x20 |
E14/2 | 75 | 80 | 50 | 2 | 8 ø 5 | 1 ø 13 | 1 ø 11x22 | 4 ø 5 | 1 ø 13 | 1 ø 12x20 |
E18/2,5 | 75 | 150 | 50 | 2,5 | 15 ø 5 | 2 ø 11 | 1 ø 11x22 | 4 ø 5 | 1 ø 13 | 1 ø 12x20 |
E5/1,5/135 | 65 | 75 | 48 | 1,5 | 7 ø 5 | 2 ø 11 | 1 ø 11x22 | 6 ø 5 | 1 ø 13 | 1 ø 11x22 |
Mise en oeuvre
Fixation bois/bois - Type poteau/poutre | Fixation bois/bois - Type poutre/poutre | Fixation bois/support rigide - Type poteau | Fixation bois/support rigide - Type poutre |
-
Fixations
-
Sur bois :
- Pointes annelé es CNA Ø 4.0x35 ou Ø 4.0x50 mm.
- Vis CSA Ø 5.0x35 ou CSA Ø 5.0x40.
- Boulons.
- Tirefonds.
- Sur béton :
-
Support béton plein :
- Cheville mé canique : goujon WA M10-78/5 ou WA M12-104/5.
- Ancrage chimique : ré sine AT-HP + Tige fileté e LMAS M10-120/25 ou LMAS M12-150/35.
-
Support maçonnerie creuse :
- Ancrage chimique : ré sine AT-HP ou POLY-GP + Tige fileté e LMAS M12-150/35 + tamis SH M16-130.
-
Sur acier :
- Boulons.
- Installation
- Approcher l’ élément à fixer du support,
- Pointer l’ élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
- Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
- Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Notes techniques
-
Informations
- Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)
- Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)
-
F1 : effort de traction dans l’axe central de l’ équerre
- Cas particulier d’ une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’ assemblage dé pend de la distance « f» entre la surface de contact verticale et le point d’ application de la charge.
-
F2 et F3 : effort latéral de cisaillement
- Cas particulier d’ une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donné e pour deux équerres.
-
F4 et F5 : effort transversal dirigé vers ou à l’ opposé de l’ équerre
- La résistance de l’assemblage dé pend de la distance « e» entre la base de l’équerre et le point d’application de la charge.
- Pour consulter les charges correspondantes, contactez-nous.
Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
