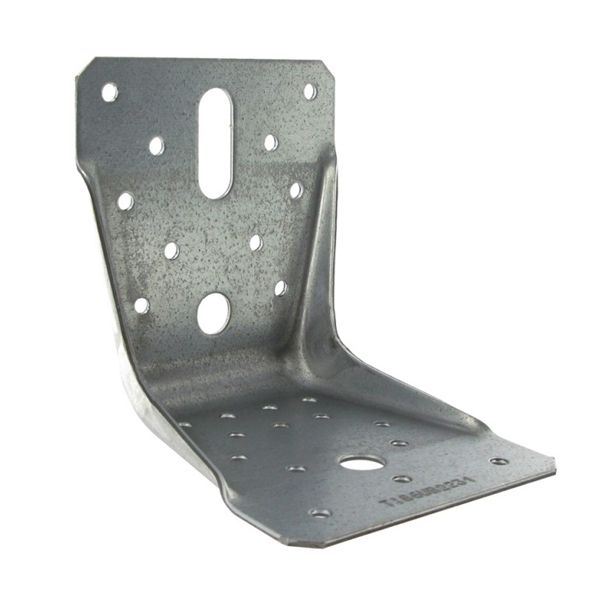

Équerre renforcée acier galva 90x100x100x2

Référence ABR100
Expédition 24/48h
Prix d'origine 2,23€ - Prix d'origine 2,23€
Prix d'origine 2,23€
2,23€
2,23€ - 2,23€
Prix actuel 2,23€
Équerre renforcée acier galva 90x100x100x2
Paiement sécurisé
3x 4x
0,75€ puis 2 x 0,74€ (sans frais)
0,58€ puis 3 x 0,55€ (sans frais)

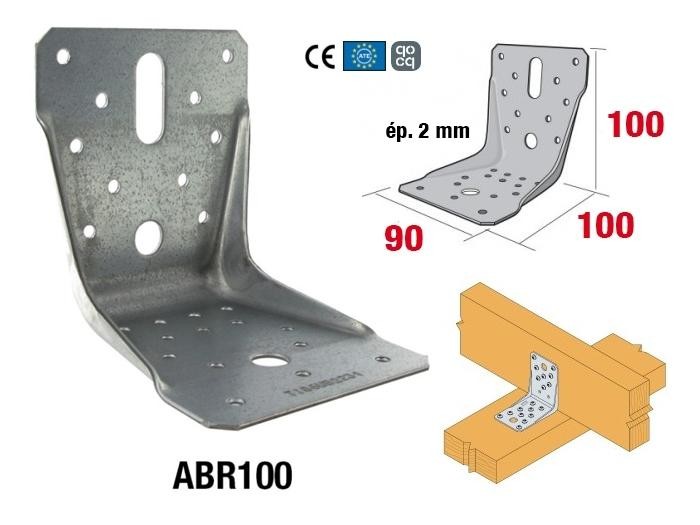

Équerre renforcée ABR100 90x100x100 mm épaisseur 2mm SIMPSON.

Pour des applications structurelles dans la charpente et la maison à ossature bois. Haute rigidité, connexion sur béton possible avec un seul ancrage.

Matière : Acier galvanisé S250GD + Z275 suivant NF EN 10346,


Applications

  • Support
    • Porteur : bois massif, lamellé collé, béton, acier...
    • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
  • Domaines d'utilisation
    • Fixation de fermettes,
    • Lisses et montants de bardage,
    • Fixation de préau, carport ouvert,
    • Ancrages de chevrons, consoles, chevêtres.
Dimensions Perçages aile B Perçage aile C
A B C Ep. Vis ou pointes Boulons Oblong Vis ou pointes Boulons
90 100 100 2 10 ø 5 1 ø 12 1 ø 12x32 14 ø 5 1 ø 12

Mise en oeuvre

Fixations

  • Sur bois :
    • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm.
    • Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
    • Boulons.
    • Tirefonds.
  • Sur béton :
    • Support béton :
    • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
    • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
  • Support maçonnerie creuse :
    • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.
  • Sur acier :
    • Boulons.

Installation

  • Approcher l’élément à fixer du support,
  • Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  • Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  • Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Information techniques

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre

Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement

Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
