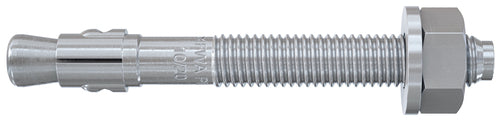

Goujon d'encrage FWA Plus - Variations du Ø8 au Ø16 - Fischer

Article vendu à l'unité.

Les goujons d'encrages FWA Plus de Fischer sont des ancrages traversants haute performance conçus pour la fixation structurelle dans le béton non fissuré. Recommandés pour les professionnels du bâtiment, de la métallerie, de la menuiserie ou encore de l’installation technique, ils garantissent une mise en œuvre simple, fiable et durable.

Ils conviennent parfaitement pour la fixation de constructions métalliques, profilés, garde-corps, platines, consoles, machines, éléments en bois ou structures diverses. Leur fabrication en acier électrozingué assure une bonne résistance à la corrosion en environnement standard.

Disponibles en plusieurs dimensions (M8, M10, M12, M16), les goujons FWA Plus répondent à l’ETA-24/0714 pour une installation sécurisée dans le béton non fissuré, du C20/25 au C50/60.

Points forts des Goujons FWA Plus Fischer

• Ancrage traversant polyvalent pour le béton non fissuré.

• Installation simple et rapide grâce aux repères de montage du goujon.

• Acier électrozingué pour une bonne tenue dans le temps.

• Charge admissible élevée selon ETA-24/0714.

• Convient à de nombreuses applications structurelles.

• Large choix de dimensions et longueurs pour s’adapter à tous les besoins.

Applications recommandées

• Fixation de structures métalliques

• Garde-corps, rambardes et platines

• Ossatures bois et charpentes

• Poutres, pannes et poteaux

• Machines industrielles et châssis lourds

• Cadres, consoles, grilles, façades

• Menuiserie intérieure et extérieure

Adapté pour une pose dans : béton C20/25 à C50/60 et pierre naturelle dense.

Conseils de pose

Avant l’installation, placer l’écrou de manière à laisser dépasser l’extrémité du goujon de 2 à 3 mm afin de limiter la saillie finale après serrage.
Respecter le diamètre de perçage et la profondeur d’ancrage correspondant à la dimension choisie.
Couple de serrage selon diamètre : M8 : 10 Nm, M10 : 15 Nm, M12 : 35 Nm, M16 : 110 Nm.

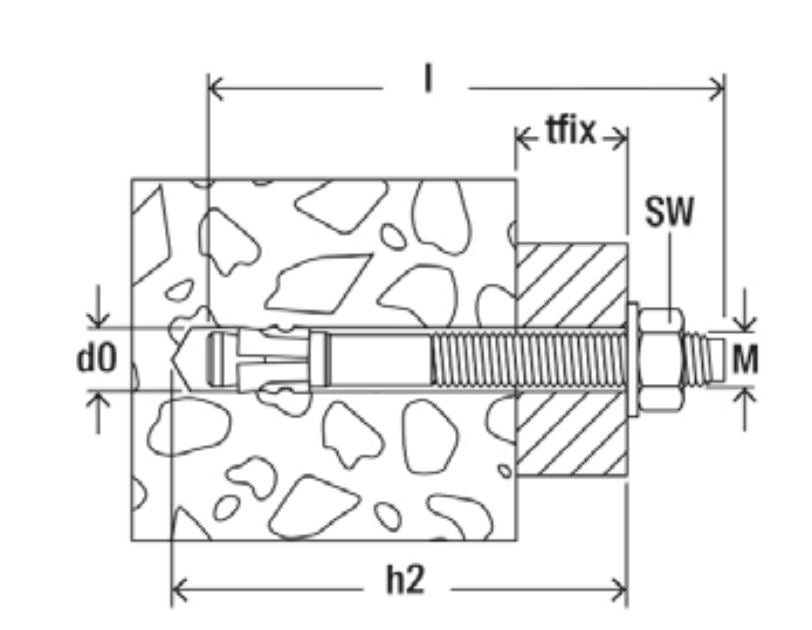

Variations disponibles (références Fischer)

Diamètre 8 mm

• 573557 : FWA Plus Ø8x71mm / épaisseur de la pièce à fixer 5mm

• 573558 : FWA Plus Ø8x76mm / épaisseur de la pièce à fixer 10mm

• 573559 : FWA Plus Ø8x96mm / épaisseur de la pièce à fixer 30mm

• 573560 : FWA Plus Ø8x116mm / épaisseur de la pièce à fixer 50mm

Diamètre 10 mm

• 573561 : FWA Plus Ø10x84mm / épaisseur de la pièce à fixer 10mm

• 573562 : FWA Plus Ø10x94mm / épaisseur de la pièce à fixer 20mm

• 573563 : FWA Plus Ø10x104mm / épaisseur de la pièce à fixer 30mm

• 573564 : FWA Plus Ø10x124mm / épaisseur de la pièce à fixer 50mm

• 573565 : FWA Plus Ø10x174mm / épaisseur de la pièce à fixer 100mm

Diamètre 12 mm

• 573566 : FWA Plus Ø12x108mm / épaisseur de la pièce à fixer 10mm

• 573567 : FWA Plus Ø12x118mm / épaisseur de la pièce à fixer 20mm

• 573568 : FWA Plus Ø12x128mm / épaisseur de la pièce à fixer 30mm

• 573569 : FWA Plus Ø12x148mm / épaisseur de la pièce à fixer 50mm

• 573570 : FWA Plus Ø12x202mm / épaisseur de la pièce à fixer 100mm

Diamètre 16 mm

• 573571 : FWA Plus Ø16x144mm / épaisseur de la pièce à fixer 25mm

• 573572 : FWA Plus Ø16x169mm / épaisseur de la pièce à fixer 50mm

• 573573 : FWA Plus Ø16x221mm / épaisseur de la pièce à fixer 100mm

Caractéristiques techniques communes

• Matériau : acier électrozingué

• Type : ancrage traversant FWA Plus

• Support : béton non fissuré C20/25 à C50/60

• Foret requis : Ø8 / Ø10 / Ø12 / Ø16 selon variante

• Compatible fixation traversante

• Usage professionnel
