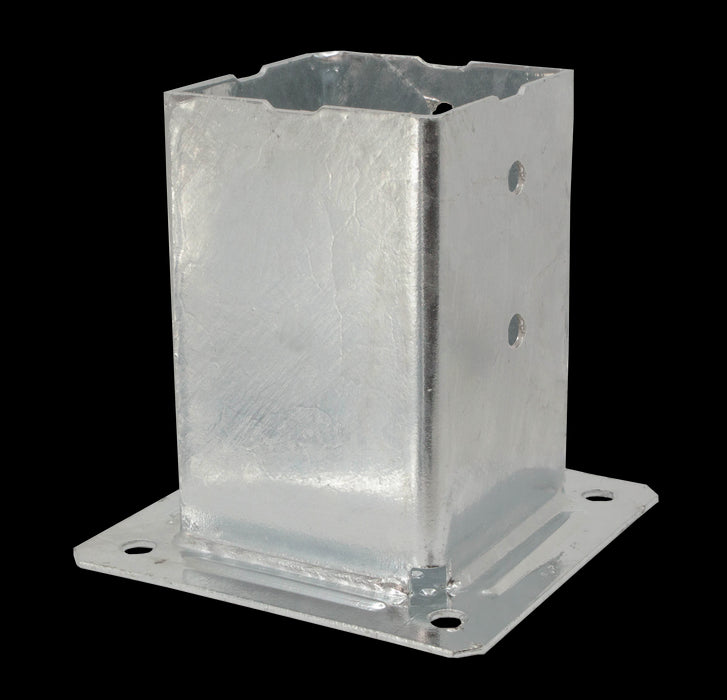

Pied de poteau carré de jardin à boulonner galva 71x71 ep. 2

Pied de poteau carré de jardin à boulonner galva 71x71 ep. 2

Référence PPJBT70
16,38€ - 16,38€
16,38€
13,65€HT
16,38€ TTC
16,38€ - 16,38€
16,38€
Expédition 24/48h
Pied de poteau carré de jardin à boulonner galva 71x71 ep. 2
Paiement sécurisé
3x 4x
5,46€ puis 2 x 5,46€ (sans frais)
4,11€ puis 3 x 4,09€ (sans frais)
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.

CARACTÉRISTIQUES

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur corps : 2 à 3 mm selon les modèles,
  • Épaisseur platine : 2,5 à 3 mm selon les modèles.

Avantages

  • Platine d'épaisseur 2,5 mm renforcée : grande résistance à la déformation,
  • Angles de la platine découpés pour plus de sécurité,
  • Compatible avec les sections de poteau courantes du marché.

APPLICATION

Support

  • Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

    MONTAGE

    Fixations

    Poteau :

    • Boulons Ø10
    • Tirefonds LAG Ø10 mm.
    • Vis SSH Ø10 mm

    Platine :

    • Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
    • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

    Mise en garde

    La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force, ...).

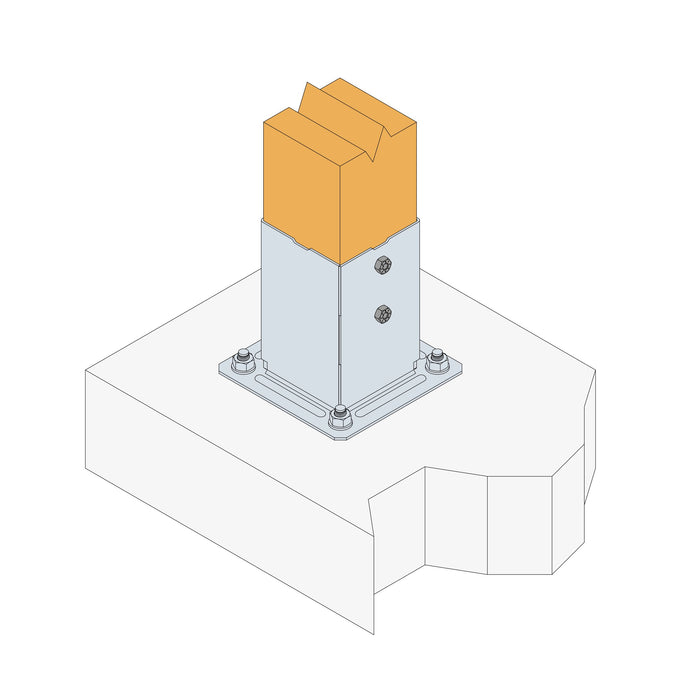

    Installation

    Partie basse :

    1. Positionner le pied de poteau dans la structure.
    2. Identifier la position des ancrages au sol sur le support.
    3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
    4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

    Partie haute :

    1. Placer le poteau dans le pied de poteau.
    2. Fixer le poteau dans le pied de poteau.

Références Dimensions [mm] Perçages
A B C D E t1 t2 Partie haute Platine
Ø11 Ø12
PPJBT70 71 150 71 150 150 2 2.5 4 4
}
