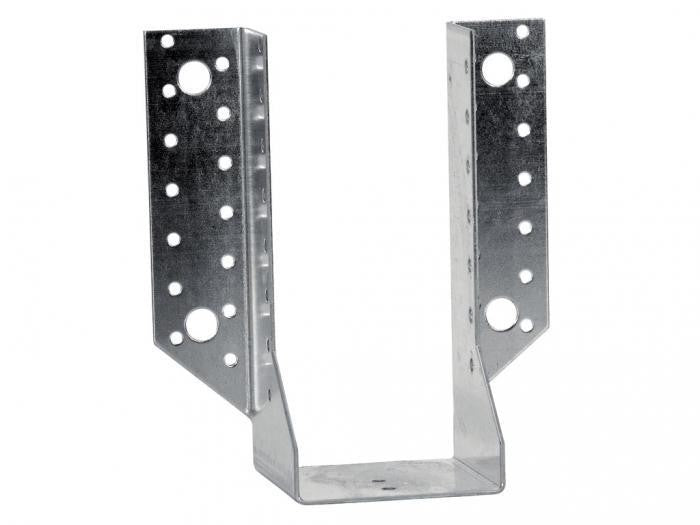

Sabot a ailes extérieures acier galva 80x150x84x2 mm

Référence SAE380/80/2
Expédition 24/48h
Prix d'origine 4,38€ - Prix d'origine 4,38€
Prix d'origine 4,38€
4,38€
4,38€ - 4,38€
Prix actuel 4,38€
Sabot a ailes extérieures acier galva 80x150x84x2 mm
Paiement sécurisé
3x 4x
1,46€ puis 2 x 1,46€ (sans frais)
1,11€ puis 3 x 1,09€ (sans frais)

Le sabot à ailes extérieures SAE a su s‘imposer dans la construction depuis quelques années.

Son utilisation couvre un grand panel de mises en oeuvre. Les assemblages sont fiables, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.

Vendu à l'unité.


Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2 mm

Avantages

  • Installation rapide et simple.

Applications

Support

  • Porteur : Bois massif, bois compsite, lamellé-collé, acier, béton.
  • Porté : Bois massif, bois composite, lamellé-collé.

Utilisation

  • Solives, pannes.
  • Poutres lisses et montants de bardage.
  • Butées de chevrons.
  • Renforcement d'assemblages existants ...

Profil :

SAE 250 SAE 380 SAE 500

Mise en oeuvre

Fixations


Sur porté :

  • Pointes annelées CNA Ø 4.0 x 50 mm.
  • Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
  • Vis CSA Ø 5.0 x 40 mm.
  • Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

Support bois

  • Pointes annelées CNA Ø 4.0 x 50 mm.
  • Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
  • Vis CSA Ø 5.0 x 40 mm.
  • Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Support acier :

  • Boulons Ø 12 ou Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

Support béton :

  • Cheville mécanique : goujon WA M10-78/5 (pour les SAE200 et 250) et type WA M12-104/5 (pour les SAE300, 340, 380, 440 et 500).
  • Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25 (pour les SAE200 et 250) et LMAS M12-150/35 (pour les SAE300, 340, 380, 440 et 500).

Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

  • Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130 (pour les SAE200 et 250).
  • Résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH M20-85 (pour les SAE300, 340, 380, 440 et 500).

Installation

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur,
  2. Présenter le sabot et préfixer les ailes de chaque côté,
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
  4. Finaliser la fixation sur chaque aile,
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

  1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
  2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
  3. Percer le support avec un forêt adapté,
  4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
  5. Présenter la poutre portée dans le sabot avant de la fixer.
