Comment poser un sabot de charpente ? Le Tuto Normes & Fixations (2026)

Vous avez vos solives, vous avez vos plans, et vous êtes sur le point de commander vos sabots à ailes. Mais une question vous freine : "Comment ça se fixe exactement pour que le toit ne me tombe pas sur la tête ?"

Poser un sabot de charpente à ailes Simpson Strong-Tie ne s'improvise pas. C'est un assemblage normé (Eurocode 5) qui garantit la sécurité de votre maison. Vis ou clous ? Combien de fixations ? Sur du béton ou du bois ?

Chez Outils.fr, nous vendons ces produits à des pros tous les jours. Voici le tutoriel étape par étape pour fixer un sabot de charpente comme un charpentier, en utilisant les bonnes méthodes et les bons outils.

---

1. Le Matériel : Ne bricolez pas avec la sécurité

Avant de monter sur l'escabeau, vérifiez votre panier. L'erreur n°1 est d'utiliser des vis à bois standard ou des vis à placo. C'est interdit. En cas de cisaillement, elles cassent net.

Pour respecter les agréments techniques (ETA), il vous faut :

A. Le bon sabot de charpente (évidemment)

Assurez-vous d'avoir la bonne dimension, voici les cas les plus courant :

• Pour un bastaing standard (63mm) : Le SLE320/64/2.
• Pour une fermette (45mm) : Le SAE340/46/2.
• Pour un madrier (75mm) : Le SLE380/76/2.

B. Les Fixations Certifiées

• Les Pointes Annelées (CNA). Elles ont des crans anti-retour. C'est la fixation la plus économique et robuste.
• Les Vis Connecteurs (CSA). Elles ont une forme conique sous la tête qui vient "souder" le sabot au bois sans jeu.

C. L'Outillage

• Pour les clous : Un bon Marteau (FACOM).
• Pour les vis CSA : Une Visseuse à Chocs (Makita ou Bosch) est recommandée pour ne pas riper.

---

2. Étape par Étape : La Pose sur Bois (Poutre porteuse)

C'est le cas le plus fréquent : fixer une solive sur une muralière ou une poutre maîtresse en bois.

Étape 1 : Le Tracé

Tracez l'emplacement de votre solive sur la poutre porteuse.

• L'astuce de pro : Si vous utilisez le sabot SLE320/64/2, tracez un axe vertical et alignez l'axe du sabot dessus.

Étape 2 : La Fixation du Sabot

C'est ici que tout se joue.

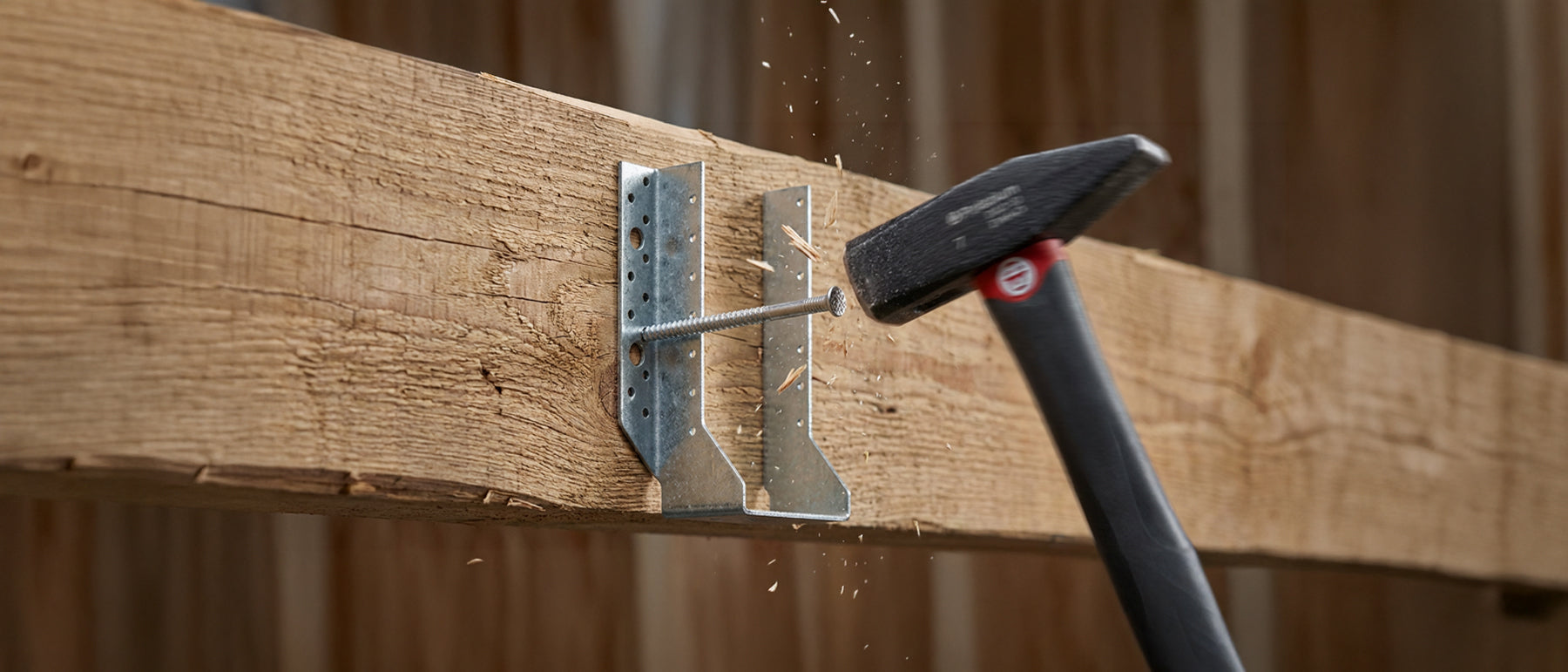

• Méthode "Sabot Standard" (SLE / SAE) : Positionnez le sabot de charpente. Commencez par clouer (ou visser) les trous du haut des ailes pour le maintenir, vérifiez le niveau, puis complétez les autres trous.
• Méthode "Sabot Rapide" (SBE) : Si vous avez choisi un modèle comme le SBE38/96, positionnez-le et donnez un grand coup de marteau au fond. Les pointes arrières vont se planter dans le bois. Le sabot tient tout seul ! Vous avez les deux mains libres pour clouer.

Étape 3 : Combien de clous mettre ? (La Règle d'Or)

Il existe deux types de clouage :

1. Le Clouage Total (Recommandé) : Vous mettez une pointe (ou une vis) dans CHAQUE trou des ailes et du boîtier. C'est la seule façon d'obtenir la résistance maximale affichée sur la fiche technique.
2. Le Clouage Partiel : Vous mettez un clou un trou sur deux. Cela réduit la charge admissible.
   Conseil Outils.fr : Ne prenez pas de risque. Vu le prix d'un clou, faites un clouage total.

Étape 4 : Insérer la Solive

Glissez votre solive dans le sabot de charpente.

• Attention au jeu : L'espace entre le bout de la solive et le fond du sabot de charpente ne doit pas dépasser 2 mm. Si le bois sèche et rétrécit, il ne doit pas sortir du sabot !
• Fixation finale : N'oubliez pas de clouer les côtés du sabot dans la solive (trous latéraux) pour l'empêcher de basculer.

---

3. Le Cas Spécial : Pose sur Béton ou Parpaing

Vous fixez une muralière ou directement un sabot dans un mur en dur ? Oubliez les clous !

1. Repérez les trous larges au fond du sabot (souvent Ø10 ou Ø12mm).
2. Utilisez des Goujons d'Ancrage (pour béton plein) ou du Scellement Chimique + Tige Filetée (pour parpaing creux/brique).
   Conseil Outils.fr : Si vous ne connaissez pas la dimension qu’il vous faut, nous vous recommandons le diamètre M8, qui convient aux sabots à ailes standardisés.
3. Jamais de chevilles nylon ! Elles s'arrachent avec le temps sous les vibrations du plancher.

---

4. L'Astuce Rénovation : Les Demi-Sabots

Votre poutre est tordue ? Trop large ? C'est souvent le cas en rénovation de vieilles bâtisses. N'essayez pas de tordre un sabot de charpente standard. Utilisez une paire de demi-sabots :

• Un Demi Sabot Droit (SDED340/30) d'un côté.
• Un Demi Sabot Gauche (SDEG340/30) de l'autre. Cela vous permet d'ajuster la largeur au millimètre près.

---
